項目 機型

CV-750L

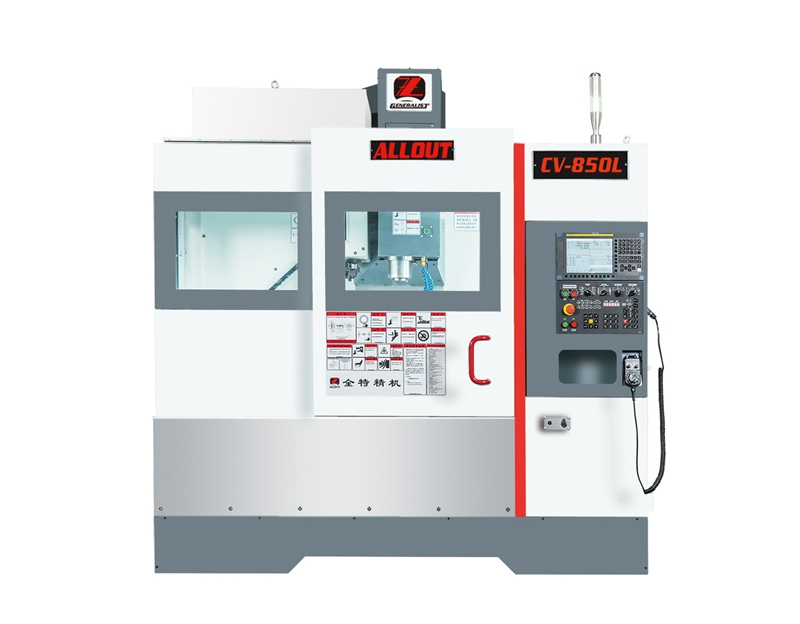

CV-850L

CV-1020L

工

作

臺

工作臺尺寸

800mm×540mm

950mm×540mm

1120mm×540mm

T型槽

CD80×14×6T

最大負荷

450kg

600kg

800kg

行程

三軸行程

740mm×540mm×550mm

840mm×550mm×550mm

1020mm×550mm×550mm

主軸端面至工作臺面距離

110mm-660mm

主軸中心至滑道面距離

605mm

主軸

主軸錐孔

BT40（直接式傳動）

主軸直徑

120mm

主軸轉速

標準配置

12000RPM

選擇配置

15000RPM/18000RPM/24000RPM/30000RPM

快

速

移

動

三軸滑道

X/Y-滾珠線軌,Z-滾柱線軌

三軸滑道寬度

35mm

三軸快速移動速度

48m/48m/36m

三軸快速進給速率

1-15m

儲

刀

倉

刀具容量

標配

24把刀臂式

選配

30把刀臂式

刀具選擇

雙向及最短路徑

相鄰刀最大直徑*長度

80mm×300mm

刀具最大重量

8kg

刀具刀柄規格

BT40

驅動馬達

主軸驅動馬達(連續30分鐘）

11kw/15kw

三軸驅動馬達

X/Y-biS12,Z-biS22(帶抱閘）

X/Y/Z-biS22(帶抱閘）

X/Y/Z滾珠螺桿

X-R40×pinch16,Y/Z-R32×pinch16

切削水馬達

0.75kw

一般規格

外形尺寸（長*寬*高）

2300mm×2150mm×2850mm

2700mm×2150mm×2850mm

機械毛重

6000kg

6600kg

7000kg

大罩

全罩

排屑方式

雙螺桿式后排屑

水箱容量

200L

標準配置：

1、操作手冊

2、控制系統：發拉科oiMF5

3、地基墊塊及水平調整螺絲

4、M碼主軸吹氣

5、主軸定位

6、主軸轉數（詳見規格表）

7、LED工作警示燈

8、刀庫（詳見規格表）

9、自動潤滑系統

10、自動斷電系統

11、電氣箱熱交換器

12、工具箱及手工具

13、LED工作燈

14、全罩美背式鈑金

15、切削水冷卻系統

16、電子手輪MPG

17、三軸滑軌防護鈑金

18、剛性攻牙

19、排屑系統（詳見規格表）

20、主軸鼻端吹氣防屑裝置

21、高壓水槍

22、變壓器

23、刀庫全封裝置

選擇配置：

1、主軸 （詳見規格表）

2、 控制系統：發拉科oiMF1/3

三菱M80系列

西門子828/840系列

海德漢系列

3、 ZF德式齒輪箱變速系統

4、CNC第四軸與第四軸、五軸分度盤

5、第四軸界面（不含線材、馬達及驅動器）

6、鏈板式排屑機及集屑車

7、自動刀長測量

8、工件量測系統

9、油水分離系統

10、高壓沖屑裝置

11、深孔鉆油路刀把出水裝置

12、冷卻液高壓幫浦

13、主軸中心出水（20BAR)

14、主軸中心出水之過濾系統

15、主軸油冷機

16、三軸光學尺

17、油脂潤滑機

18、刀庫自動門裝置

特殊選擇配置：

1、主軸鼻端環狀噴水

2、浮動打刀裝置

3、可程式自動吹氣裝置

4、增速器止動裝置

5、自動門裝置
